RÖFIX Системни решения за структурно укрепване

RÖFIX Системни решения за структурно укрепване

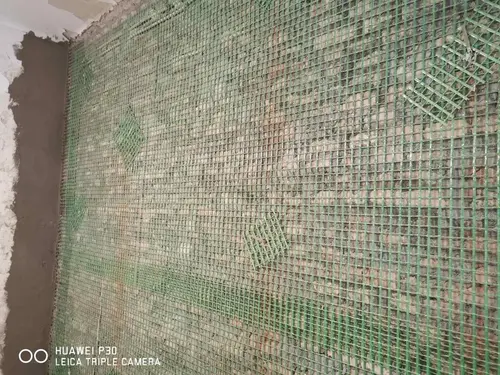

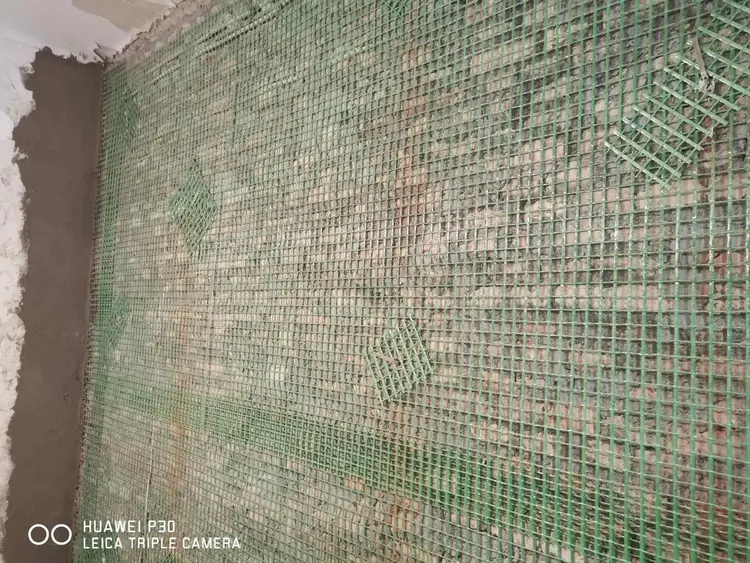

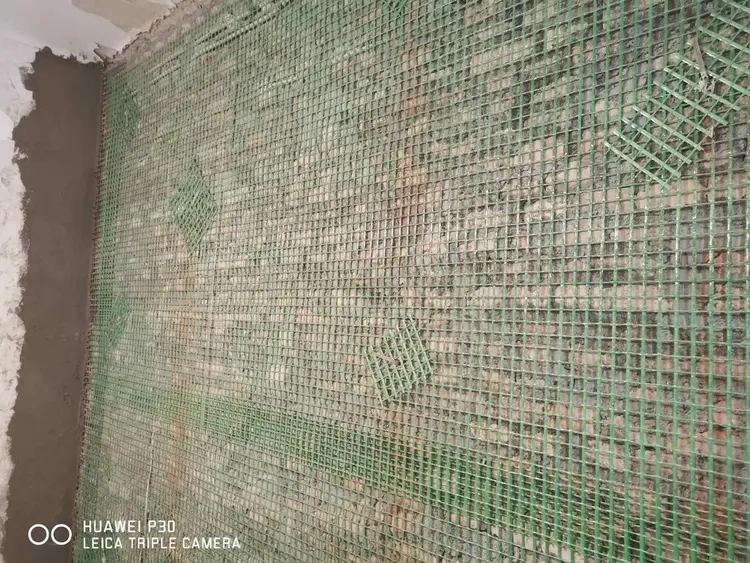

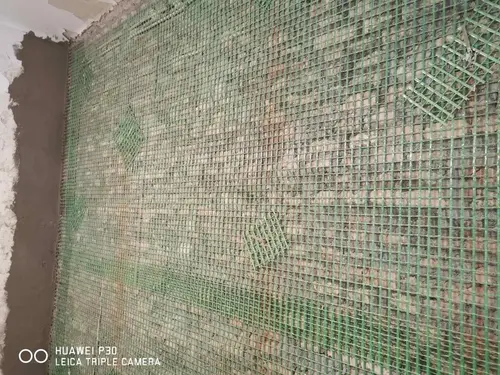

RÖFIX - FIBRENET RI-STRUTTURA система от армирана мазилка (CRM)

RI-STRUTTURA е система, която се състои от мрежа, предварително напрегнати ъгли и конектори GFRP(полимер подсилен със стъклени влакна), изработени от дълги AR – стъклени влакна, импрегнирани с термореактивна смола или по-точно епокси-винилестерна смола и в комбинация с разтвори за структурно укрепване на база NHL или цимент.



Предимства и характеристики

ВИСОКА МЕХАНИЧНА ЯКОСТ

Тези системи осигуряват равномерно и значително подобряване на механичните характеристики на конструкцията при ограничена дебелина на интервенцията (приблизително 3 см).

ЕКОЛОГИЧНА УСТОЙЧИВОСТ

Системите са екологично съвместими и оказват ниско въздействие върху околната среда. Притежават EPD сертификат (Декларация за екологични характеристики на продукта).

ИЗДРЪЖЛИВОСТ И СЪВМЕСТИМОСТ

Високата устойчивост на корозия на използваните материали гарантира дългосрочна ефективност на укрепването. Възможността за използване на различни видове разтвори, включително такива на основата на естествена хидравлична вар (NHL) , осигурява паропропускливост и химико-физична съвместимост с историческите материали.

ЛЕКО ТЕГЛО И БЪРЗ МОНТАЖ

Компонентите на системата са леки и лесни за работа, което позволява бързо и лесно изпълнение, намалявайки времето и разходите за строителство.

ОБРАТИМОСТ

Възможността системите да бъдат премахнати без трайно изменение на оригиналната зидария, позволява приложението им при исторически сгради или конструкции, подлежащи на изисквания за опазване на културното наследство.

Зидария

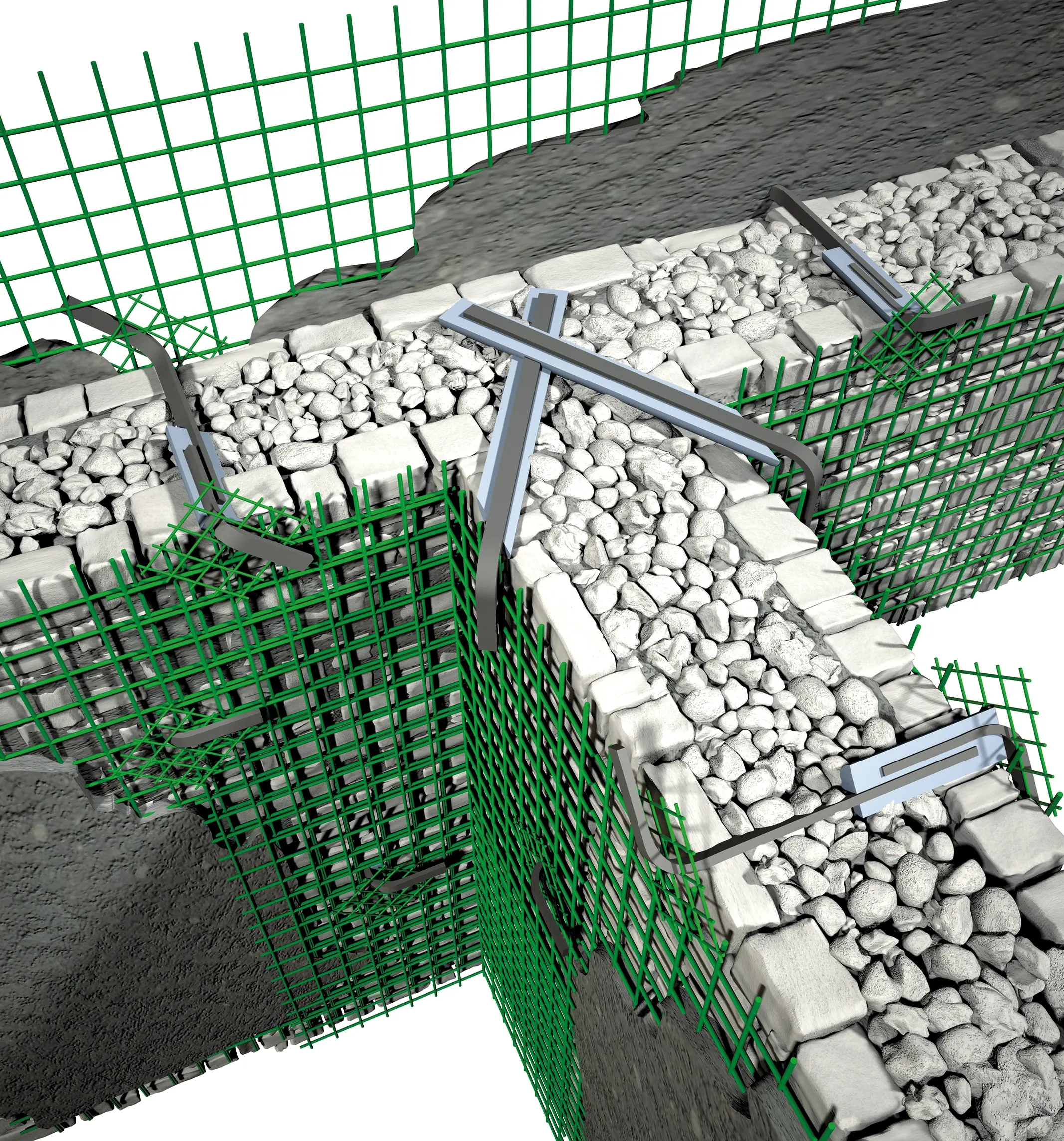

CRM интервенцията подобрява носимоспособността и податливостта за пластична деформации на вертикалните конструктивни елементи от зидария, както по отношение на срязващи усилия, така и на огъване в равнината и извън равнината на стената, като същевременно води само до умерено увеличение на коравината. Укрепването може да бъде изпълнено и само от едната страна на зидарията. Липсата на корозия в армировъчните елементи осигурява висока дълготрайност и ефективност на системата във времето и позволява използването на тънки слоеве конструктивен разтвор, като по този начин се ограничава увеличаването на теглото на конструкцията. Системата е рециклируема и е подходяща за интервенции върху исторически основи.

Подготовка на основата:

  • премахване на съществуващата мазилка и възстановяване на увредените участъци;

  • цялостно почистване на повърхността на зидарията чрез измиване;
  • нанасяне на контактен (грапав) слой при необходимост;

  • пробиване на отвори за монтаж на свързващите елементи.

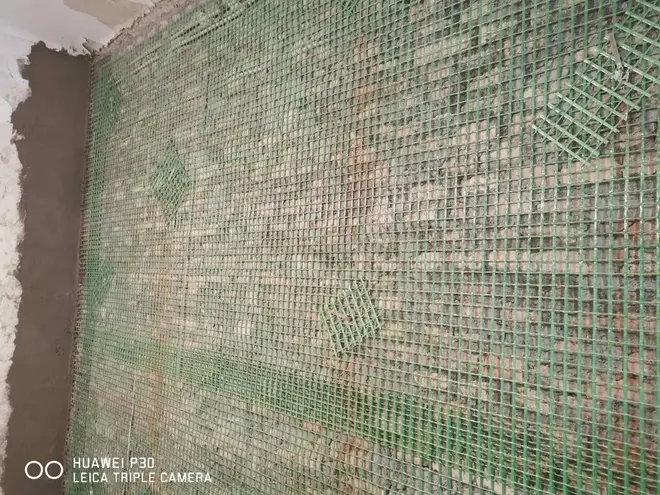

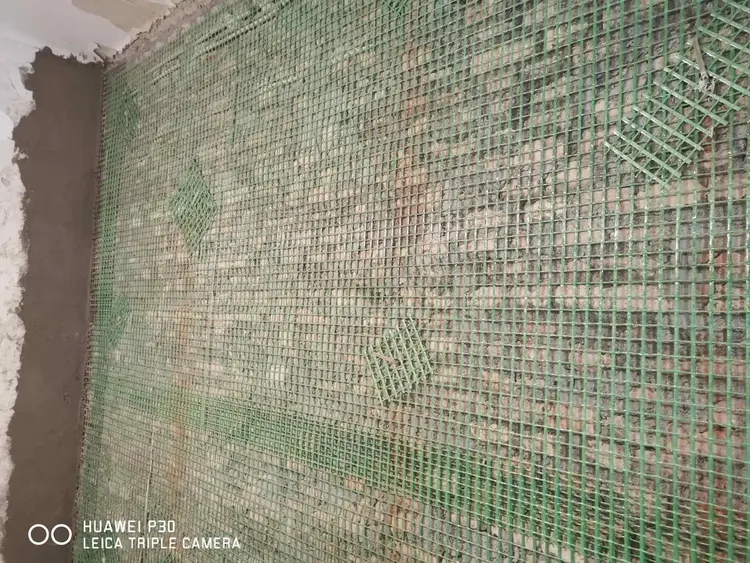

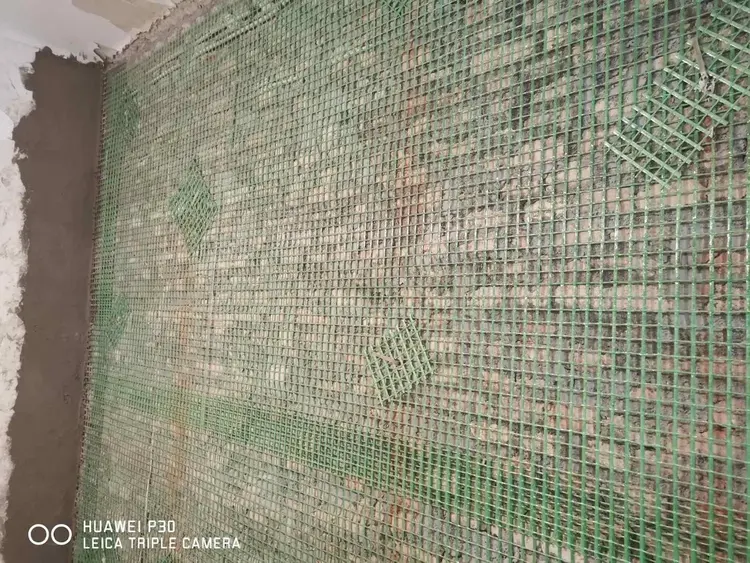

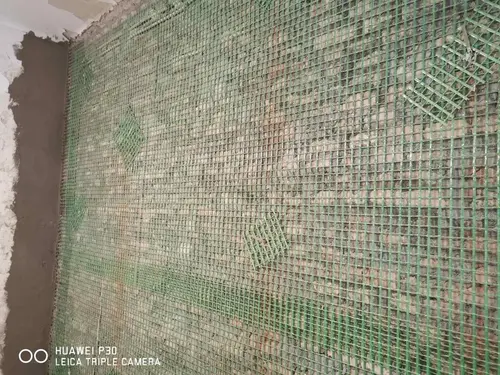

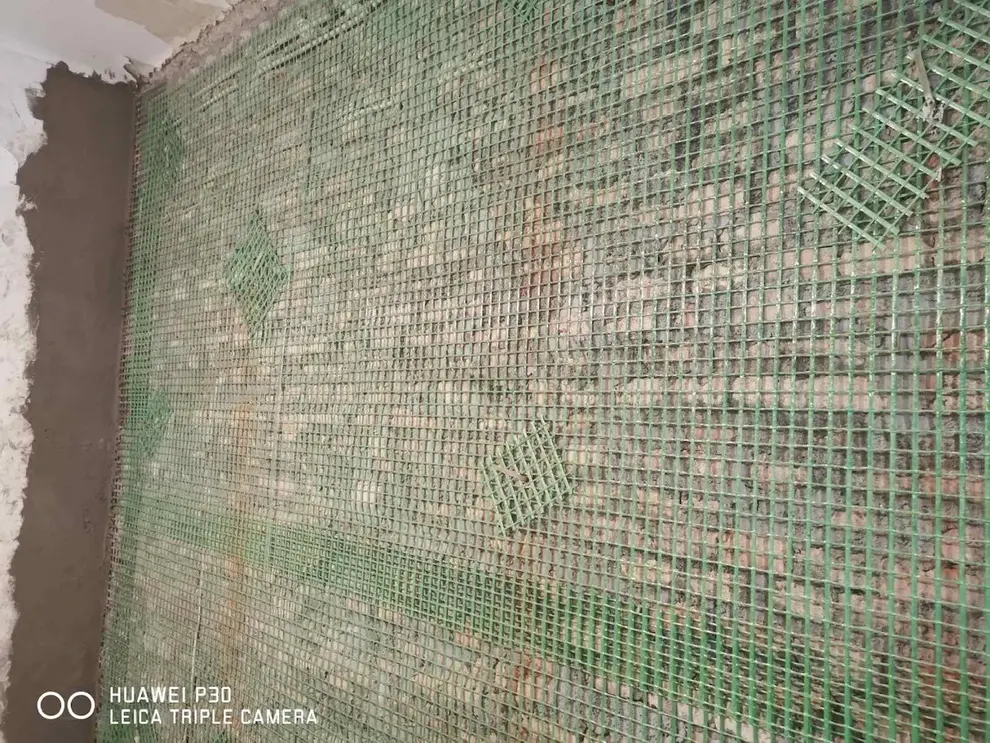

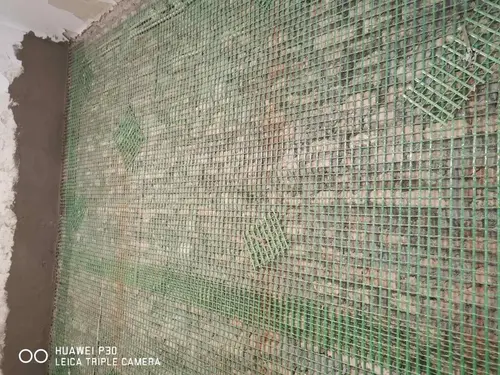

Полагане на армировъчна система

  • монтаж на мрежата и предварително оформените ъглови елементи;
  • монтаж на свързващата система след инжектиране на химически анкер в отворите (съгласно техническата документация на избраната свързваща система);

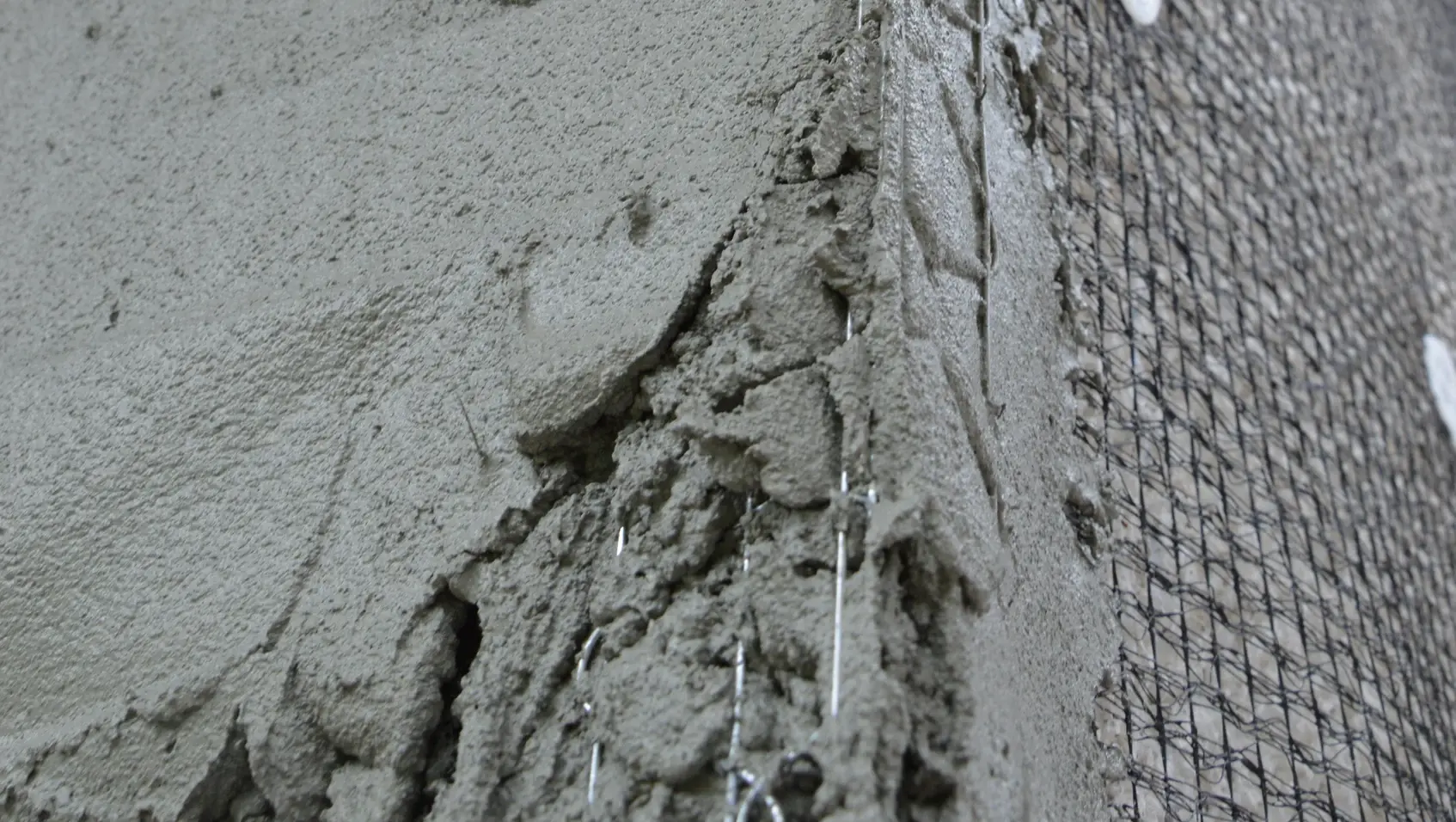

  • полагане на слой конструктивен разтвор с минимална дебелина 30 mm, като се осигурява разполагането на мрежата приблизително в средата на положения разтвор.

Плочи

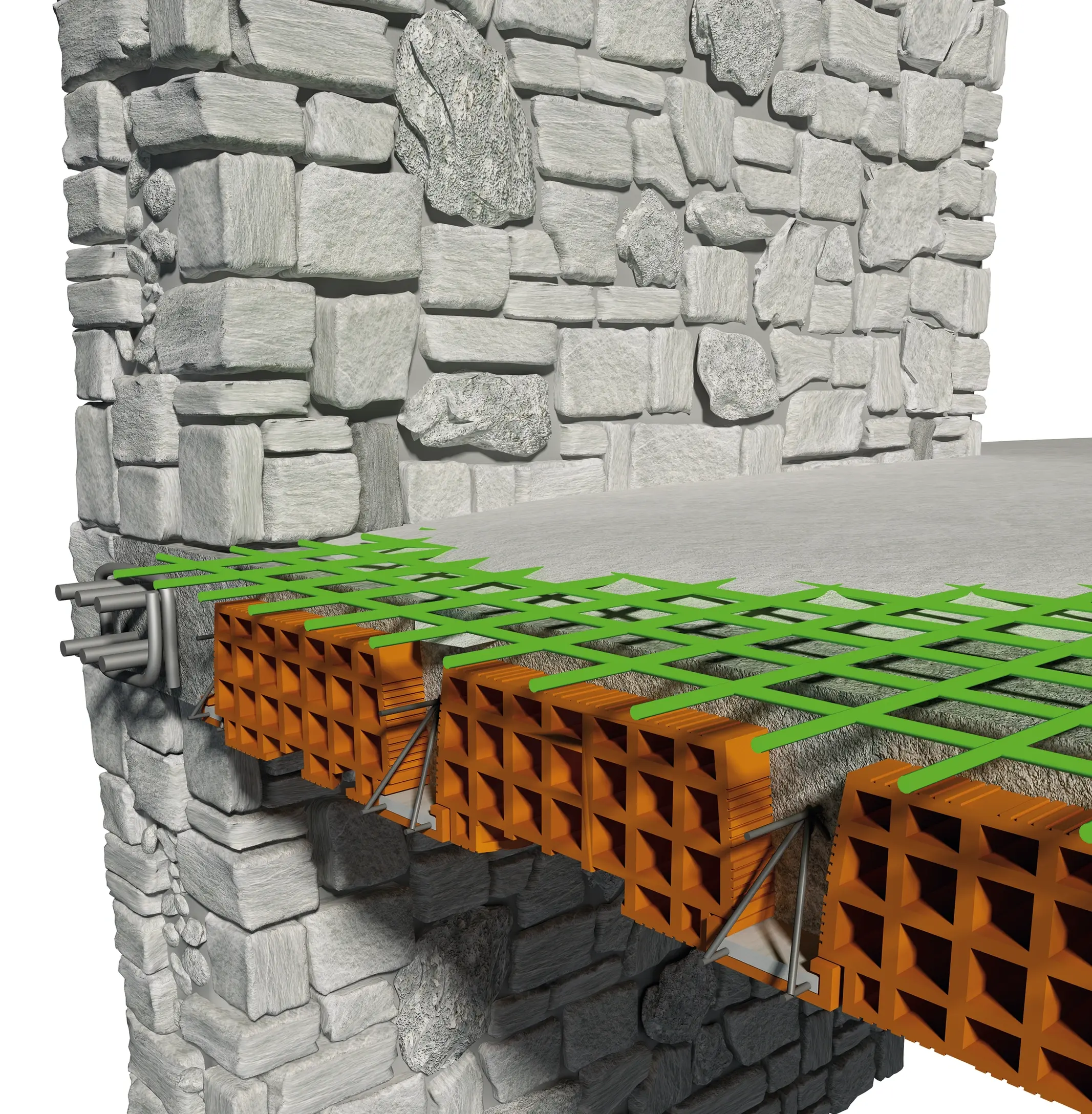

Процедурата за укрепване на съществуващи подови конструкции включва изпълнение на тънка композитна плоча, подсилена с предварително оформени композитни мрежи, свързани към плочата и вертикалните конструктивни елементи. Целта е да се подобри способността на плочата да разпределя хоризонталните и вертикалните натоварвания, да се намалят деформациите и да се подобри цялостното конструктивно поведение на сградата при сеизмични въздействия. Използването на стъклофибърни или въглеродни мрежи, в комбинация със специално подбрани разтвори с контролирани характеристики, позволява ограничаване на напреженията в плочата и ефективно повишаване на нейната коравина, при минимално увеличаване на дебелината и собственото тегло. Укрепването може да бъде изпълнено както върху горната повърхност на плочите, чрез свързване на мрежата към плочата посредством конектори и анкериране към периферната зидария, така и чрез използване на композитни или стоманени пръти.

Целта е да се подобри способността на плочата да разпределя хоризонтални и вертикални натоварвания, да се намалят деформациите и да се подобри цялостното структурно поведение на сградата при сеизмични въздействия. Прилагането на мрежи от стъклени или въглеродни влакна, комбинирани с контролирани хормони, позволява равномерно разпределение на напреженията в равнината в плочата и ефективно укрепване на подовата система, с минимално увеличение на дебелината и собственото тегло. Армировката може да се приложи или върху интрадоса, или върху екстрадоса, като включва свързването на мрежата към плочата чрез съединители и закрепване към периметърната зидария с композитни или стоманени пръти.

Компоненти на системата

Към различните видове елементи от стъклофибърна мрежа, конектори и химични пълнители, специалистите съветват да се включат и доказани в практиката RÖFIX продукти.

Creteo®Special CC 420 Betoncino  Груб ремонтен разтвор

Специален бетон за поправка и усилване на повредени основи от бетон или зидария. Новата повърхност трябва да се измаже след ок. 3 месеца. Препоръчваме мазилка RÖFIX 510 и шпакловане с RÖFIX Renoplus с вложена мрежа RÖFIX P50. За задравяване на зидарии RÖFIX CC 420 Betoncino се прилага в комбинация с метална мрежа. Betoncino не трябва да се прилага като хастарна мазилка! Не е подходящ за силно порьозни зидарии.Специални добавки могат да се влагат само с разрешение от производителя.

RÖFIX Creteo®Special CC 430 Betoncino  Груб ремонтен разтвор

Ремонтна мазилка за укрепване на големи площи с повредени основи от бетон, тухли или каменна зидария за вътрешно и външно приложение. Повърхността трябва да се покрие след минимум 6 седмици, но не по-късно от 3 месеца. Препоръчителна структура на мазилката, например RÖFIX 510 с шпакловка с RÖFIX Renoplus® и RÖFIX P50 мрежа. Creteo®Special CC 430 Betoncino се използва в комбинация с арматурна мрежа за укрепване на зидарията. Betoncino не трябва да се използва като основна мазилка! Не е подходящ за силно пореста зидария, като например изолационни тухли или порест бетон. Специални добавки могат да се влагат само с разрешение от производителя.

RÖFIX SismaDur 10 - Консолидиращ разтвор на основа NHL

Идеален за по-голяма дебелина на полагане. Не е подходящ за силно порьозни зидарии. Специални добавки могат да се влагат само с разрешение от производителя.

Зърнометрията е от 0 - 4 мм., а дебелината на слоя е от 10 - 30 мм.

RÖFIX SismaDur 20 - Консолидиращ разтвор на основа NHL

Идеален за по-голяма дебелина на полагане. Не е подходящ за силно порьозни зидарии. Специални добавки могат да се влагат само с разрешение от производителя.

Зърнометрията е от 0 - 3 мм, а дебелината на слоя е ок. 20 - ок. 60 mm

RÖFIX Belit Solido 15  Консулидиращ разтвор на основата на естествена хидравлична вар

Консулидиращ разтвор на основата на естествена хидравлична вар и висококачествен варовиков пясък 0–3 mm. Якост на натиск > 15 N/mm². За стари зидарии при саниране, специално за опазване паметниците на културата и в екологичното строителство. Идеален за по-голяма дебелина на полагане. Съгласно EN 998-1 и EN 998-2.

FRP

RÖFIX система

RÖFIX – FIBRENET Betontex (FRP)

Укрепване на бетонни конструкции

Приложение:

  • Укрепване на арки и сводове
  • Укрепване на подовете
  • Укрепване на бетонни елементи

Система, съставена от въглеродни влакна и ленти, както и епоксидни смоли за затваряне на колони, арматура при срязване и огъване на греди, задържане на възли, огъващо подсилване и/или срязване на подовете. Тя ви позволява да подобрите механичното съпротивление и пластичността на структурата навременно и минимално инвазивно.

Свържете се с консултант
CRM

RÖFIX система

RÖFIX – FIBRENET H-Planet

CRM подсилена мазилка в CFRP

Приложение:

  • Укрепване на зидарията
  • Укрепване на арки и сводове
  • Укрепване на подовете
  • Укрепване на колони
  • Обезопасяване на запълвания и прегради

Система за укрепване на зидария и бетонни елементи включва използването на предварително оформени мрежи и аксесоари от въглеродни влакна, комбинирани с високоякостен хоросан. Гарантира увеличаване на пластичността, дисипативната способност в равнината и устойчивостта на ортогонални действия.

Свържете се с консултант
FRCM

RÖFIX система

RÖFIX – FIBRENET C-Matrix (FRCM)

Укрепване и консолидиране на зидани и бетонни конструкции



Приложение:

  • Укрепване на арки и сводове
  • Укрепване на стени и подови ленти

Система за укрепване на зидария и бетонни елементи комбинира използването на базалтови влакна и стомана, въглеродни и AR стъклени мрежи, както и неорганични матрици, базирани на циментов хоросан или вар. Приложим е и в условия с висока влажност, като гарантира висока адхезия към субстрата без увеличаване на масата и твърдостта му.

Свържете се с консултант

Повече по темата прочетете в брошурата:

RÖFIX Системи за структурно и сеизмично укрепване
pdf
4 MB
Добави към фаворити Премахни от фаворити
Download

Често задавани въпроси по темата:

Нашите специалисти от отдел “Продуктов мениджмънт” са на Ваше разположение и винаги ще съдействат с посещение на строителния обект, първоначален оглед, запознаване с конкретните казуси и изготвяне на писмено предписание.

RÖFIX системите за конструктивно укрепване на сгради са разработени съвместно с нашите партньори от италианската компания FIBRE NET, чийто опит в областта на инженерните решения за стари сгради е доказан чрез множество реализирани проекти в Италия и Хърватска. Събраните конструктивни данни се изпращат на италианския екип, който работи с високотехнологични програми за изчисление и след това ги предоставя на работещите по проекта консултанти.

Ценови оферти се изготвят, след като се направи първоначален оглед на обекта, констатират се конкретните инженерни казуси, определи се методологията и системата, с която ще се работи и след това се калкулират количества и цени.
